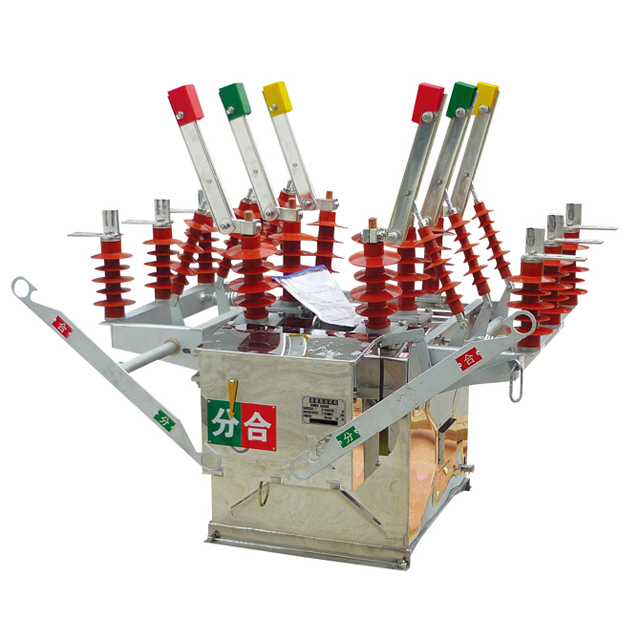

ZW8-12(G)戶外高壓真空斷路器
產品概述
ZW8-12(G)戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8-12(G)是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
性能特點
采用陶瓷真空滅弧室, 滅弧能力及短路開斷能力強；
具有防爆、防凝露、防污穢及不受環境影響等優點；
采用空氣--硅橡膠、工程塑料復合絕緣, 避免了油絕緣中因油質劣化引起絕緣事故的可能性；
本體可加裝隔離開關組成具有明顯斷口的“組合電器”, 在隔離開關上可供用戶選擇使用硅橡膠絕緣護套；
護套具有防雨雪風沙和抗污穢腐蝕能力強等優點, 可有效提升隔離開關的抗冰凍和抗氧化能力；
可實現三段式保護、零序接地保護、重合閘及遠方通信等功能；

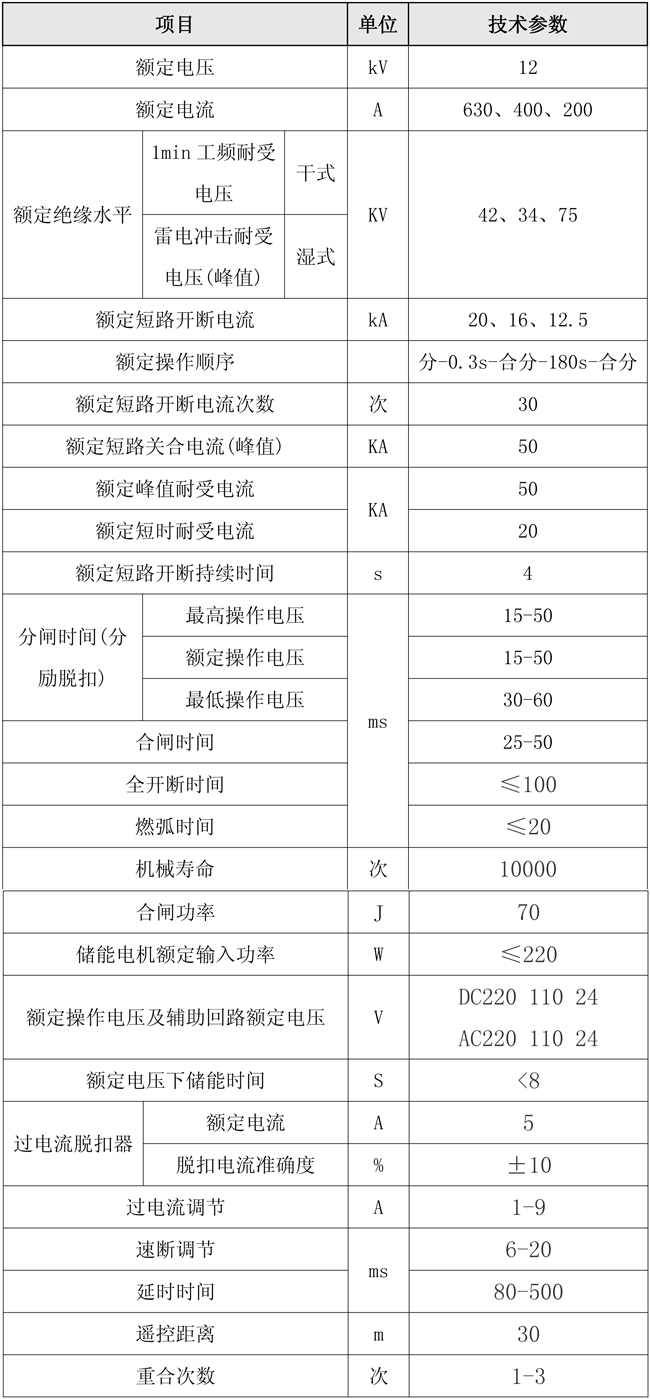

技術參數

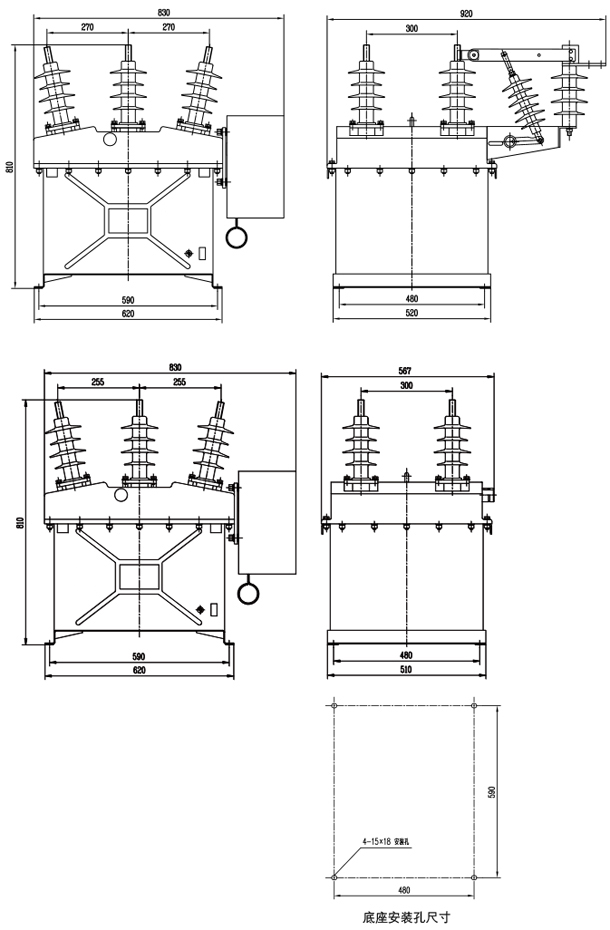

外形尺寸
