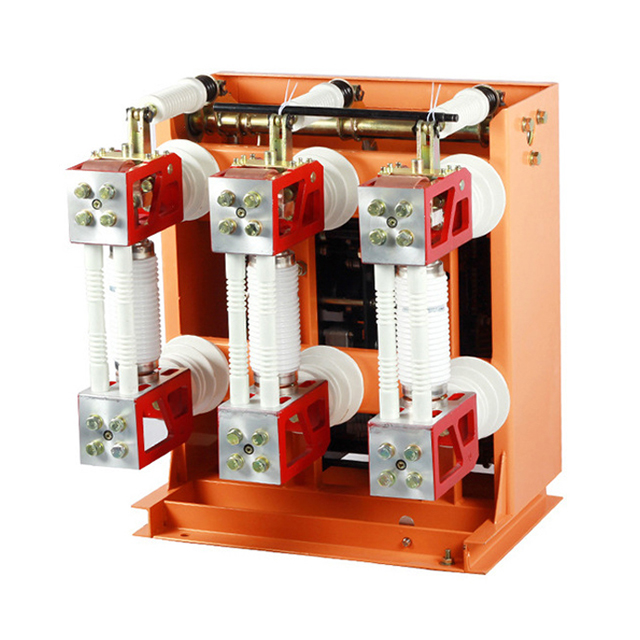

ZN28-12/1250A戶內真空斷路器
產品概述
ZN28-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB1984-89標準，該產品總體結構為開關本體與操動機構一體安裝和開關本體與操動一體安裝和開關本體與操動機構分離安裝兩種形式.一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適用于各種固定式開關柜，如GG1A(Z)，XGN2A10(Z)等。
該產品可配用CD17、CD10型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構
注意事項：目前此產款產品僅做為維修備品備件為多，新配套已較少使用。
性能特點
本產品是固定式開關柜專用真空斷路器，自身不帶操動機構，使用時必須配用合適的操動機構。本產品裝設中封接式縱磁場真空滅弧室，主軸分閘彈簧及油緩沖器等部件安裝在機架中。機架的左端設有安裝孔，供斷路器安裝使用。機架右側平面裝6個絕緣子(上下各3個)，上絕緣子固定靜觸頭支架，下絕緣子固定動觸頭支架，動、靜觸頭支架的右端兼作出線端子，見圖3。真空滅弧室裝設在動靜觸頭支架之間，主軸通過絕緣拉桿拐臂與真空滅弧室動導電桿連接，動、靜觸頭支架之間還裝有二根絕緣桿，將兩者連成一個整體，提高了整體強度。

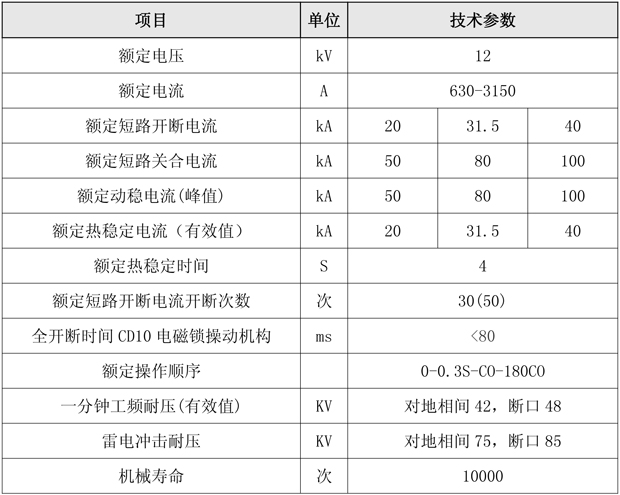

技術參數

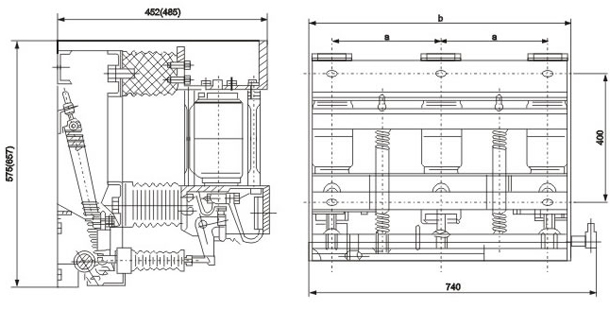

外形尺寸
