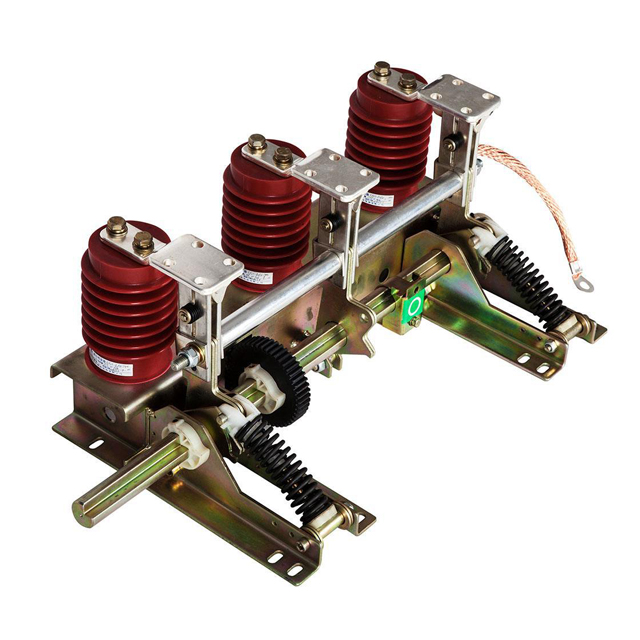

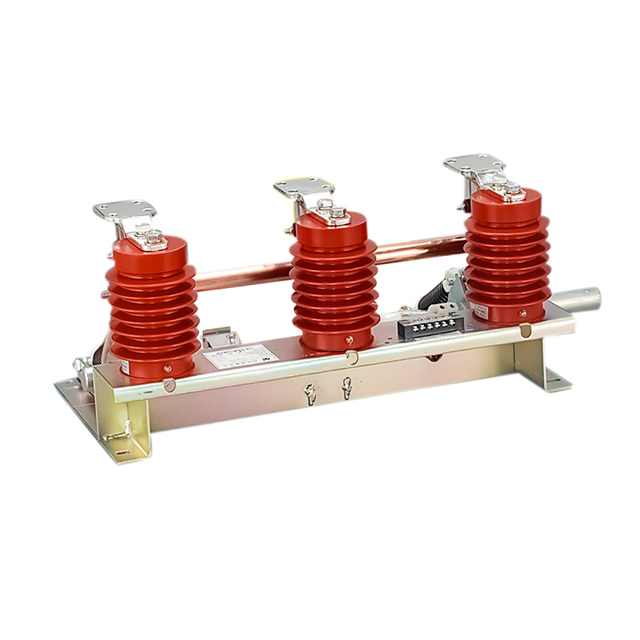

JN15-12高壓接地開關
產品概述
JN15-12高壓接地開關用于戶內3~12KV三相交流50Hz的電力系統內和各型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地用。該接地開關結構簡單緊湊、重量輕、操作靈活、安裝方便、動熱穩定好。
性能特點
主要結構：
接地開關有支架、接地刀裝配、靜觸頭、傳感器、軸、拐臂、壓簧、導電套管、軟連接組成。
工作原理：
當操作操動機構使接地開關合閘時，作為力矩使主軸克服阻力矩，帶動拐臂沿合閘方向轉動，并使接地刀上的操縱桿通過壓簧死點，壓簧釋放能量，使接地開關快速合閘，在合閘位置。接地刀組件上的接地刀通過碟形彈簧和靜觸頭的凸緣部牢固可靠地接觸。分閘操作時，作用力矩使主軸克服主力矩及彈簧力，帶動拐臂沿分閘方向轉動，并使接地刀壓簧通過死點，壓簧儲能結束，以備下次合閘。接地開關和合閘速度與人的操作速度無關。
技術參數

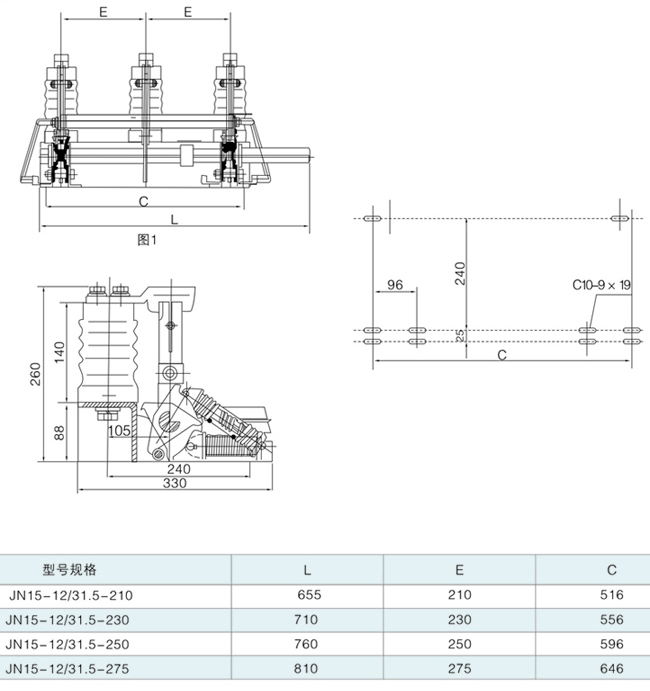

外形尺寸
