GW8系列中性點戶外高壓隔離開關
產品概述
GW8系列中性點戶外高壓交流隔離開關是交流50Hz的戶外裝置，供無載荷情況下，分合變壓器中性點聯線之用。本產品可配用CS8-5手動操動機構，也可配用CJ6B電動操作機構。
性能特點
1、本隔離開關是上、下支柱絕緣子、操作絕緣子和導電部分等組成。在支柱絕緣子的上部裝有靜觸頭及連接母線的連接板，在上支柱絕緣子和下支樁絕緣子之間有金屬底座、操作拐臂、操作絕緣子。底座上裝有閘刀，CS8-5人力操動機構通過連桿、操作絕緣子、彎拉頭、拐臂與閘刀相連；
2、由于采用絕緣瓷座和操作絕緣子做絕緣，使變壓器中性點可以通過電流互感器或其他設備再接地；
3、隔離開關的靜觸頭由觸指座、兩對自力型觸指、導磁片及定位件四部分組成，兩觸指之間的間隙應為4±1mm；
4、CS8-5型操動機構中的輔助開關為4開4閉（可根據用戶要求增加）；

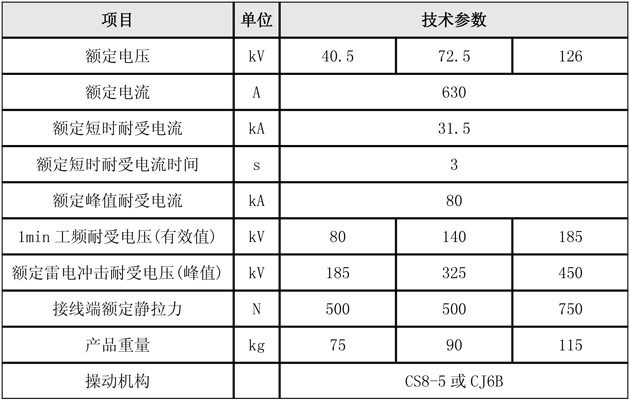

技術參數

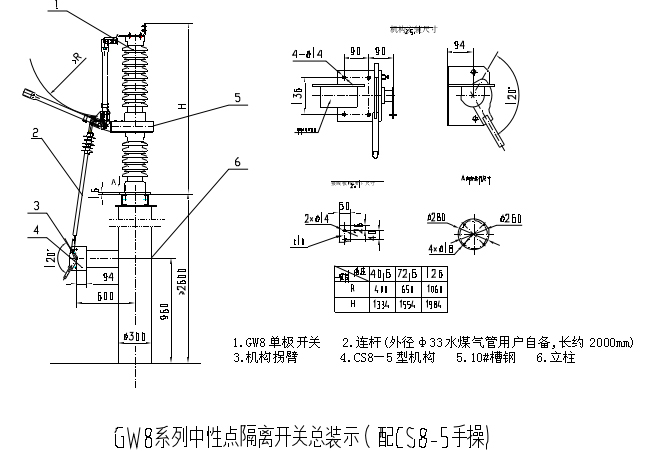

外形尺寸
