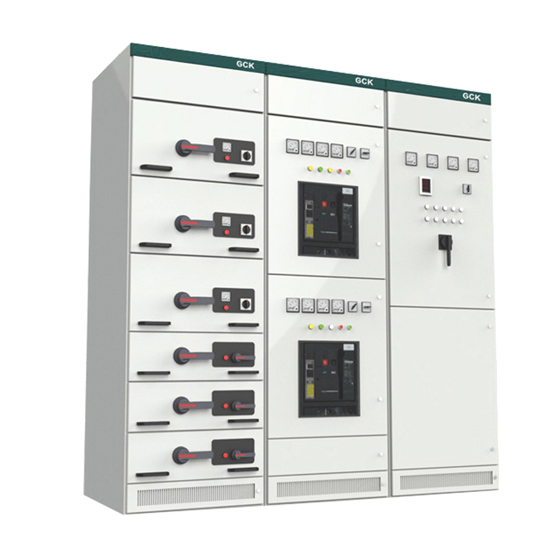

GCK低壓抽出式開關柜
產品概述
GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓 380V、660V，頻率為 50Hz、額定電流為 5000A 及以下的供電系統中的配電和電動機集中控制之用。
性能特點
GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓 380V、660V，頻率為 50Hz、額定電流為 5000A 及以下的供電系統中的配電和電動機集中控制之用。
技術參數
額定絕緣電壓：交流660V，交流1000V
額定工作電壓：交流 380 V ，交流660 V
額定頻率：50Hz
饋電電路最大電流：3150A
抽屜回路最大電流：3150A
控制電機最大容量：320KW
水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA
水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母線峰值耐受電流(0.1S）：63 KA、105 KA
垂直母線短時耐受電流（1S）：30 KA、50 KA
額定工頻耐受電壓（1min）：2500V
二次工頻耐受電壓（1min）：2500V
防護等級：IP30、IP40
外型尺寸寬*深*高mm：600（800、1000）*800（1000）*2200
額定工作電壓：交流 380 V ，交流660 V
額定頻率：50Hz
饋電電路最大電流：3150A
抽屜回路最大電流：3150A
控制電機最大容量：320KW
水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA
水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母線峰值耐受電流(0.1S）：63 KA、105 KA
垂直母線短時耐受電流（1S）：30 KA、50 KA
額定工頻耐受電壓（1min）：2500V
二次工頻耐受電壓（1min）：2500V
防護等級：IP30、IP40
外型尺寸寬*深*高mm：600（800、1000）*800（1000）*2200
外形尺寸
