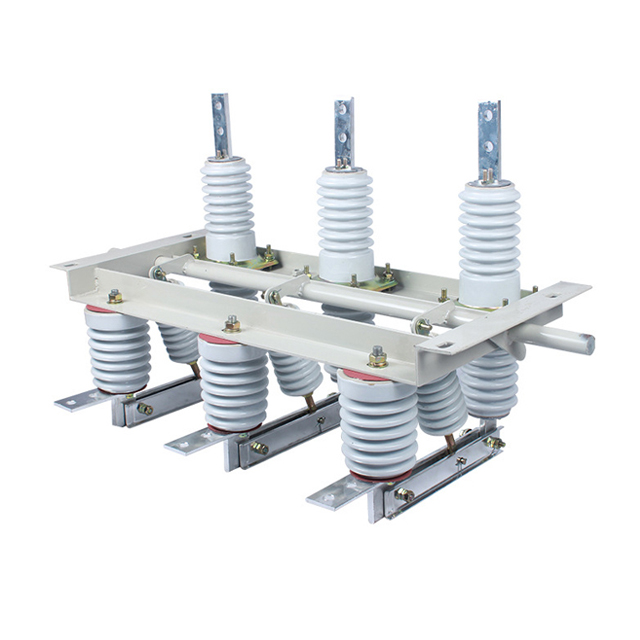

GN19-12型戶內高壓隔離開關
產品概述
GN19-12型戶內高壓隔離開關設備用于額定電壓12千伏，交流50Hz及以下電力系統中，配用CS6-1型人力操作機構，作為在有電壓而無負載的情況下，分、合電路之用，亦有派生產品防污型、高原型和加裝帶電顯示裝置及加配傳感器等配置功能。
性能特點
本隔離開關的導電部分主要由觸刀與靜觸頭組成，靜觸頭裝在兩端的支柱絕緣子上，每相觸刀由兩片槽型圖片組成，它不僅增大了觸刀散熱面積，對降低升溫有利，而且提高了觸刀的機械強度，使開關的動穩定性提高，觸刀一端通過軸銷安裝在靜觸頭上，其接觸觸刀的另一端與靜觸頭系可分連接，而觸刀接觸壓力靠兩端接觸彈簧來維持。底架裝配：由底架主軸、限值板組成，限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。
技術參數

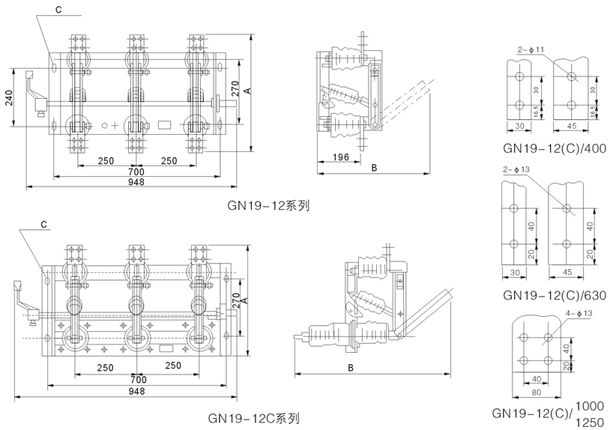

外形尺寸
