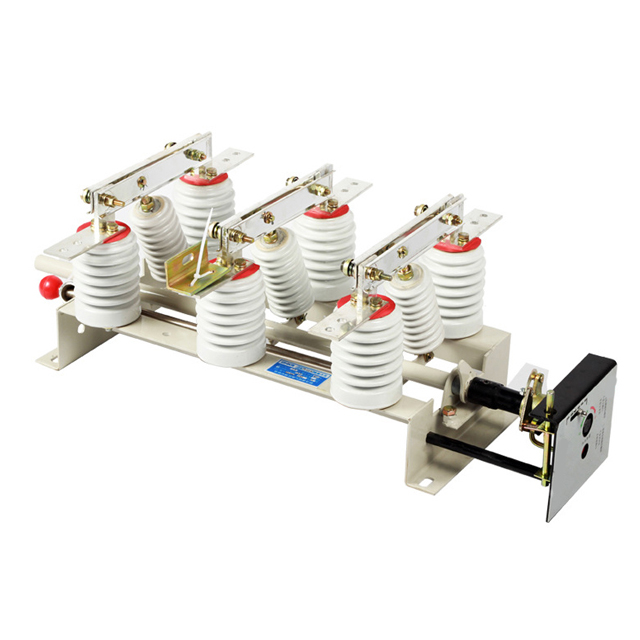

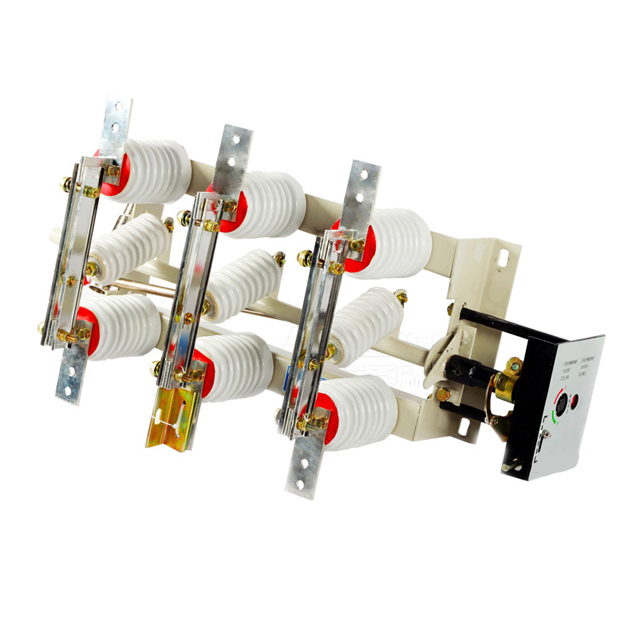

GN19-12(M)戶內高壓側裝式隔離開關
產品概述
GN19-12(M)戶內高壓側裝式隔離開關用于額定電壓為12KV50HZ及以下電力系統中，配用側裝式面板操作，作為在有電而無負載情況下，分、合電路之用，亦有派生產品面板防污型、高原型和加裝帶電顯示裝置等。
性能特點
本隔離開關的導電部分主要由觸刀與靜觸頭組成，靜觸頭裝在兩端的支柱絕緣子上，每相觸刀由兩片槽型圖片組成，它不僅增大了觸刀散熱面積，對降低升溫有利，而且提高了觸刀的機械強度，使開關的動穩定性提高，觸刀一端通過軸銷安裝在靜觸頭上，其接觸觸刀的另一端與靜觸頭系可分連接，而觸刀接觸壓力靠?jī)啥私佑|彈簧來維持。底架裝配：由底架主軸、限值板組成，限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。

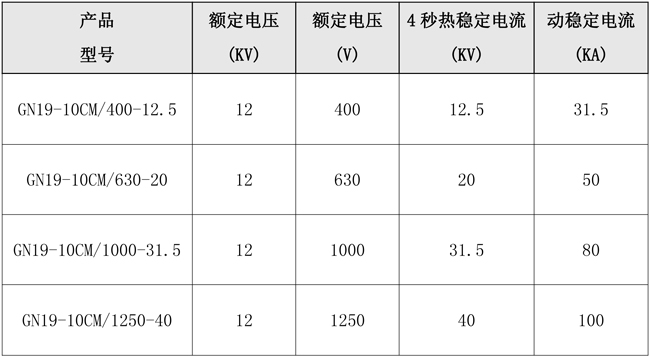

技術參數

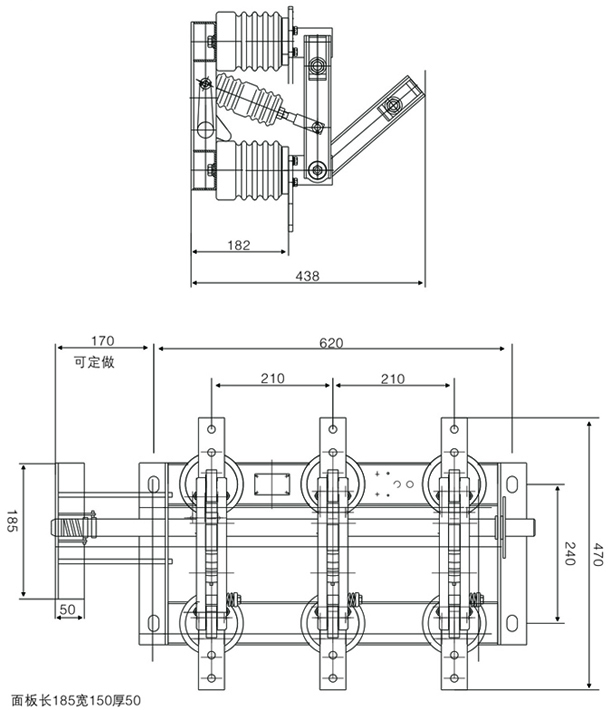

外形尺寸
